Серия CABA-CNR

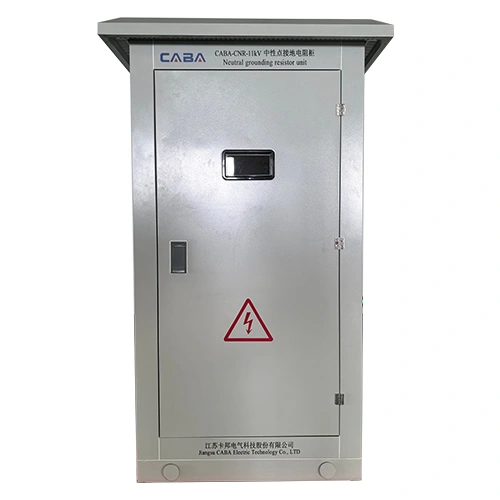

Резисторы заземления нейтрали (РЗН)

Резистор заземления нейтрали серии CABA-CNR предназначен для сетей распределения электроэнергии напряжением 6–35 кВ и обеспечивает защиту заземления нейтральной точки. Введение резистора заземления эффективно ограничивает переходное перенапряжение при дуговом замыкании на землю, снижает эксплуатационные и резонансные перенапряжения и способствует быстрому отключению однофазных замыканий на землю.
Резистивные элементы изготовлены из высококачественных импортных или отечественных сплавов нержавеющей стали, обеспечивающих отличную проводимость, стабильное сопротивление, коррозионную стойкость, высокую термостойкость и устойчивость к окислению. Эти свойства гарантируют надёжную работу, продлевают срок службы системы и повышают безопасность эксплуатации.

Запросить расценки

Применение

Широко используется в городских кабельных распределительных сетях, на крупных промышленных предприятиях, заводах, аэропортах, портах, в метро и других ключевых распределительных сетях, а также в системах вспомогательного питания на электростанциях.

Стандарты

DL/T 780-2001, GB 6450, DL/T 620-1997, GB/T 16927.1, GB 1208, GB/T 4208, IEEE 32

Технические характеристики

Модель	Номинальное напряжение (кВт)	Кратковременно выдерживаемый ток (А)	Время действия кратковременного тока (с)	Номинальное сопротивление (Ω)
CABA-CNR-6/36.4	6.3	100	10	36.40
CABA-CNR-6/18.20	6.3	200	10	18.20
CABA-CNR-6/9.09	6.3	400	10	9.09
CABA-CNR-6/6.06	6.3	600	10	6.06
CABA-CNR-10/15.16	10.5	400	10	15.16
CABA-CNR-10/10.10	10.5	600	10	10.10
CABA-CNR-10/7.57	10.5	800	10	7.57
CABA-CNR-10/6.06	10.5	1000	10	6.06
CABA-CNR-35/20.20	35	1000	10	20.20
CABA-CNR-35/10.10	35	2000	10	10.10

Общие условия эксплуатации

Высота над уровнем моря: не более 4000 м
Температура окружающей среды: от –40 °C до +65 °C
Относительная влажность: ≤95% при 25 °C
Место установки: воздух должен быть свободен от химически агрессивных газов, паров и взрывоопасной пыли
Частота сети: 48–52 Гц (для систем 50 Гц) или 58–62 Гц (для систем 60 Гц)
Среда применения: подходит для установки как в помещении, так и на открытом воздухе
Смещение нейтральной точки: при нормальных условиях смещение нейтрали не должно превышать 3% от фазного рабочего напряжения

Примечание: при особых условиях эксплуатации укажите детали при оформлении заказа.
