Распределительные устройства

Серия GGD

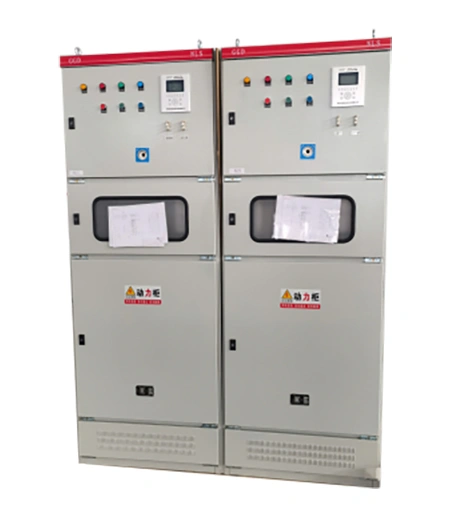

Низковольтное комплектное устройство (стационарное)

Низковольтное комплектное устройство переменного тока серии GGD предназначено для подстанций, электростанций, промышленных и горнодобывающих предприятий с частотой переменного тока 50 Гц, номинальным рабочим напряжением 380 В и номинальным рабочим током 1000–3150 А. Используется в системах распределения электроэнергии для преобразования, распределения и управления электроэнергией для питания, освещения и распределительного оборудования.

Шкаф серии GGD разработан с учётом требований Министерства энергетики, крупных потребителей электроэнергии и проектных организаций, исходя из принципов безопасности, экономичности, рациональности и надёжности. Отличается высокой коммутационной способностью, отличной термической и динамической устойчивостью, гибкими электрическими конфигурациями, удобными вариантами комбинаций, высокой практичностью и современным дизайном с высокой степенью защиты. Может использоваться как модернизированная замена традиционным низковольтным шкафам.

GB 7251.1, IEC 60439

• Низковольтное комплектное устройство переменного тока серии GGD выполнен в универсальной модульной конструкции. Каркас частично сварной, собирается из холодногнутых стальных профилей 8MF и оснащён монтажными отверстиями на 20 модулей, что обеспечивает высокий уровень стандартизации и совместимости.
• Конструкция шкафа оптимизирована для эффективного теплоотвода. Вентиляционные отверстия расположены в верхней и нижней частях корпуса: нагретый воздух выходит через верхние отверстия, а холодный поступает снизу, образуя естественную конвекцию и обеспечивая эффективное охлаждение.
• Внешняя конструкция шкафа выполнена в соответствии с современными принципами промышленного дизайна. Пропорции корпуса рассчитаны по «золотому сечению», что придаёт изделию аккуратный и современный внешний вид.
• Верхняя крышка шкафа съёмная, что облегчает монтаж и регулировку главных шин на месте установки. В четырёх углах корпуса предусмотрены подъёмные рым-болты для удобной транспортировки.
• Стандартная степень защиты шкафа — IP30; по требованиям заказчика возможен выбор исполнения с классом защиты IP20 или IP40.

• Высота над уровнем моря — не более 2000 м.
• Температура окружающего воздуха — не выше +40 °C и не ниже –10 °C; среднесуточная температура не должна превышать +35 °C.
• Атмосферные условия: чистый воздух с относительной влажностью не более 50 % при +40 °C; при более низких температурах допустима повышенная влажность (например, 90 % при +20 °C).
• Место установки должно быть свободно от пожаро- и взрывоопасных зон, сильного загрязнения, химической коррозии и значительных вибраций.
• Допустимый угол наклона установки относительно вертикальной плоскости — не более 5°.
• Допустимый диапазон температур при транспортировке и хранении: от –25 °C до +55 °C, при этом кратковременное воздействие температур до +65 °C (не более 24 часов) допускается.

В случае, если указанные условия эксплуатации не могут быть обеспечены, заказчик должен указать это при оформлении заказа для дополнительной консультации.
