Распределительные устройства

Серия XGL

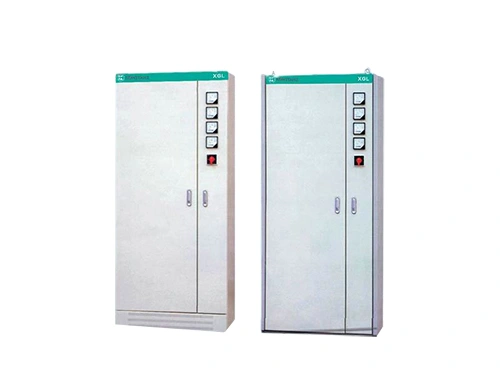

Низковольтный шкаф управления

• Номинальное напряжение главной цепи: AC 380 В
• Номинальное напряжение вспомогательной цепи: AC 220/380 В
• Номинальная частота: 50–60 Гц
• Номинальное напряжение изоляции: 660 В
• Номинальный ток: ≤1250 А

Запросить расценки

Низковольтный шкаф управления (ШУ) серии XGL предназначен для электростанций, промышленных предприятий и высотных зданий. Он применяется в системах распределения электроэнергии переменного тока частотой 50 Гц, номинальным напряжением 380 В или 660 В и номинальным током до 1250 А. Шкаф может быть выполнен в трехфазной трехпроводной, четырехпроводной или пятипроводной конфигурации для питания осветительного и электродвигательного оборудования. Также может использоваться для управления асинхронными двигателями с короткозамкнутым и фазным ротором в низковольтных системах управления. Данный ШУ отличается гибкими схемами распределения, модульными комбинациями, высокой практичностью и современной конструкцией, что делает его пригодным для различных промышленных объектов и зданий.

Соответствует стандартам IEC 61439-1:2020 и GB 7251.1—2023.

• Температура окружающего воздуха не должна превышать +40 °C, не должна быть ниже −10 °C, средняя температура в течение 24 часов не должна превышать +35 °C.
• Высота установки над уровнем моря не должна превышать 2000 м.
• Окружающий воздух должен быть чистым. Относительная влажность не должна превышать 50% при максимальной температуре +40 °C; допускается более высокая влажность при более низких температурах, например 90% при +20 °C. Допускается умеренная конденсация, вызванная перепадами температуры.
