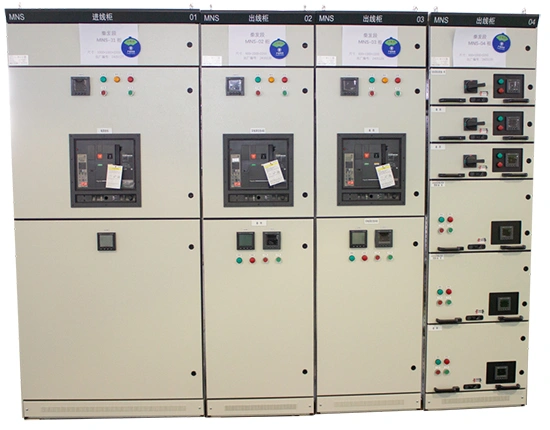

Низковольтное комплектное устройство (НКУ) с выкатными элементами серии MNS состоит из стандартизированных, модульных блоков. Каждый выдвижной модуль оснащён надёжной механической системой блокировки, обеспечивающей безопасную и надёжную эксплуатацию. Данный шкаф подходит для систем электроснабжения с частотой переменного тока 50/60 Гц, номинальным рабочим напряжением 400 В или 660 В и номинальным током до 4000 А в трёхфазной пятипроводной схеме. Он широко используется на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, а также в коммерческих зданиях, отелях, аэропортах, портах и центрах связи. Предназначен для генерации, передачи, распределения электроэнергии и управления потребляющими устройствами. Для компенсации реактивной мощности к главной шине могут подключаться шкафы компенсации реактивной мощности (КРМ).
Соответствует требованиям GB 7251.1 и IEC 60439.
| Категория перенапряжения | IV III | |
| Степень загрязнения | 3 | |
| Номинальное рабочее напряжение (Ue), В | 400/660 | |
| Номинальное напряжение изоляции (Ui), В | 660/1000 | |
| Номинальная частота (Гц) | 50 (60) | |
| Горизонтальная шина | Номинальный ток | ≤4000A |
| Номинальный кратковременно выдерживаемый ток (Icw), (кА) | 50, 65, 80 (эфф. значение за 1 с) | |
| Номинальный ударный ток (Ipk), (кА) | 105, 140, 176 (макс. за 0,1 с) | |
| Вертикальная шина | Номинальный рабочий ток | ≤1000A |
| Номинальный кратковременно выдерживаемый ток | 50кА | |
| Номинальный ударный ток | 105кА | |
| Степень защиты корпуса | IP30, IP43 (по запросу) | |
CABA начала своё развитие в 2005 году с чёткой целью производить надёжные и долговечные электротехнические шкафы и шкафы управления для промышленных клиентов. Сегодня мы поставляем широкий ассортимент корпусов для электротехнического оборудования, распределительных шкафов, промышленных панелей автоматизации и шкафов для систем хранения энергии, созданных на основе более чем двух десятилетий опыта, инженерной экспертизы и стремления к качеству.
Шкаф НКУ серии MNS может быть выполнен с односторонним или двусторонним доступом. Каждый шкаф разделён на три отсека: отсек главной шины, электрический отсек и кабельный отсек.
Для предотвращения дуговых пробоев и коротких замыканий между отсеком главной шины и электрическим отсеком устанавливается огнестойкая функциональная панель из полиуретана высокой плотности или оцинкованная изоляционная пластина, обеспечивая безопасную работу. Между выдвижными модулями установлены оцинкованные металлические перегородки с вентиляционными отверстиями, которые обеспечивают изоляцию и уменьшают взаимное влияние цепей. Живые части поддерживаются высокопроизводительными, безгалогеновыми пластиковыми компонентами с изоляцией CTI300, что повышает электрическую безопасность. Шкаф оснащён независимой системой заземления PE и нейтральным проводником N, проходящим через всё устройство, позволяя подключать каждую цепь к заземлению или нейтрали поблизости. Рама фиксируется самонарезающими винтами, что обеспечивает высокую надёжность заземления.
