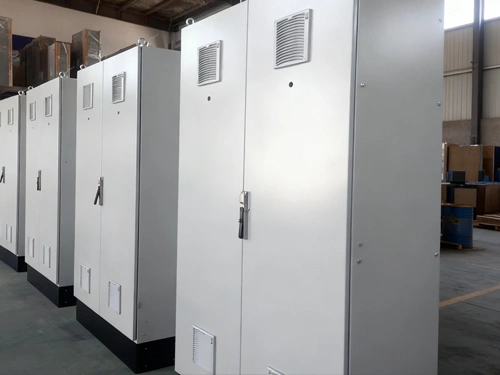

Шкаф управления (Цельная конструкция)
  • Шкаф управления (Цельная конструкция)
  • Шкаф управления (Цельная конструкция)
  • Шкаф управления (Цельная конструкция)
  • Шкаф управления (Цельная конструкция)

Электротехнические шкафы (корпуса и шкафы без оборудования)

Серия CBES

Шкаф управления (Цельная конструкция)

Сертификаты: CE, ISO, IP65, Сертификация стойкости к коррозии (Corrosion Resistance Certification), ARH

Запросить расценки
Особенности
  • Монтажная панель изготовлена из оцинкованной стали толщиной 2,5 мм, с U-образными загнутыми краями по 20 мм с обеих сторон для повышения жёсткости и удобства монтажа.
  • Панель оснащена пластиковыми направляющими для установки спереди; задняя панель фиксируется винтами и может быть открыта с обеих сторон при необходимости.
  • Внутренняя сторона двери усилена оцинкованной квадратной трубой для повышения прочности и поддержки монтажных полос для электрических компонентов.
  • Дверь оснащена уплотнителем из полиуретановой пены и герметичным краем, эффективно защищающими от влаги и пыли.
  • Для двери шкафа используются несущие петли и трёхточечный замок (верх, середина, низ) с возможностью перенастройки открывания влево или вправо; угол открывания — до 130°.
  • В нижней части шкафа предусмотрены три сменные панели для ввода кабелей, что упрощает их прокладку и перенастройку. Стандартный модульный рисунок отверстий облегчает установку аксессуаров и внутренних компонентов.
  • Внутри шкафа предусмотрены осветительный прибор, карман для документации, вентилятор и фильтр, обеспечивающие удобное хранение документов и эффективную вентиляцию.
  • В комплекте идут монтажные стойки и полосы для установки дверей для гибкого монтажа компонентов. Опционально возможны двойные монтажные панели и фиксированные или подвижные основания для большей гибкости установки.
Применение

Широко используется в различных отраслях, включая, но не ограничиваясь:

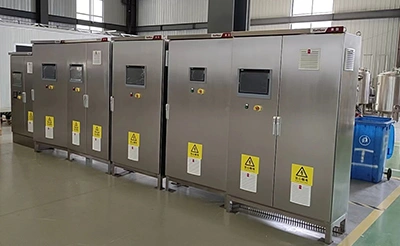

  • Промышленное производство: Подходит для управления производственными линиями и оборудования в автомобильной, машиностроительной и электронной промышленности.

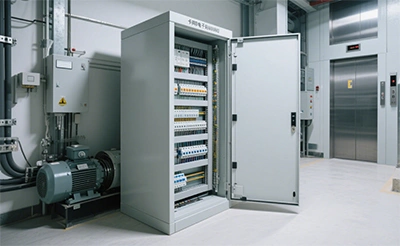

  • Строительная отрасль: Применяется в системах автоматизации зданий и системах управления лифтами.

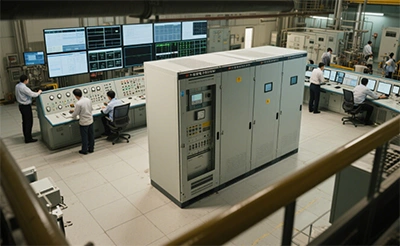

  • Энергетика: Используется в энергетических системах, очистных сооружениях, а также в контроле и управлении нефтехимических объектов.
Применение
Применение
Применение

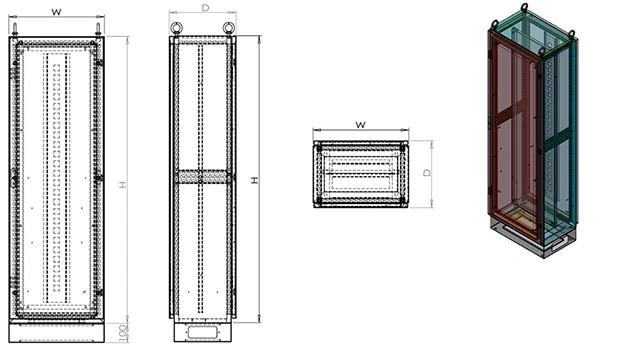

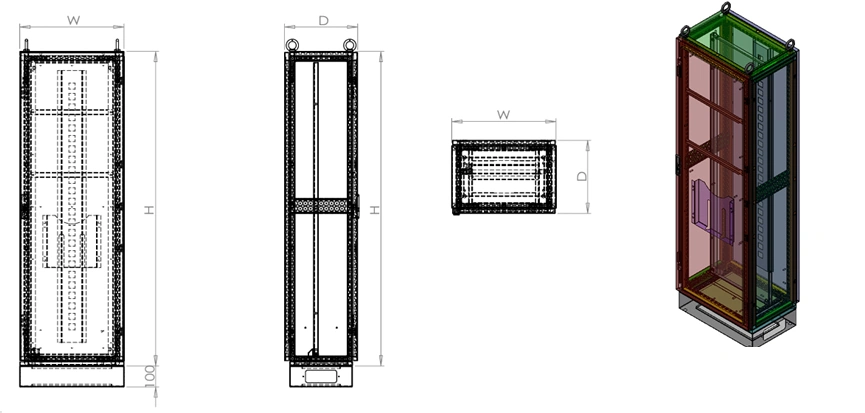

Технические характеристики
Шкаф управления (Цельная конструкция)
Модель Габариты (мм) Модель Габариты (мм)
В Ш Г В Ш Г
CBES 10060 30 1000 600 300 CBES 18080 30 1800 800 300
CBES 10060 40 1000 600 400 CBES 18080 40 1800 800 400
CBES 10080 30 1000 800 300 CBES 18080 50 1800 800 500
CBES 10080 40 1000 800 400 CBES 18080 60 1800 800 600
CBES 12080 30 1200 800 300 CBES 180100 40 1800 1000 400
CBES 12080 40 1200 800 400 CBES 180100 50 1800 1000 500
CBES 120100 30 1200 1000 300 CBES 180100 60 1800 100 600
CBES 120100 40 1200 1000 400 CBES 180100 80 1800 1000 800
CBES 120120 30 1200 1200 300 CBES 180120 40 1800 1200 400
CBES 120120 40 1200 1200 400 CBES 180120 50 1800 1200 500
CBES 14060 30 1400 600 300 CBES 180120 60 1800 1200 600
CBES 14060 40 1400 600 400 CBES 180120 80 1800 1200 800
CBES 14080 30 1400 800 300 CBES 20060 30 2000 600 300
CBES 14080 40 1400 800 400 CBES 20060 40 2000 600 400
CBES 140100 30 1400 1000 300 CBES 20060 50 2000 600 500
CBES 140100 40 1400 1000 400 CBES 20060 60 2000 600 600
CBES 140120 30 1400 1200 300 CBES 20080 30 2000 800 300
CBES 140120 40 1400 1200 400 CBES 20080 40 2000 800 400
CBES 16060 30 1600 600 300 CBES 20080 50 2000 800 500
CBES 16060 40 1600 600 400 CBES 20080 60 2000 800 600
CBES 16080 30 1600 800 300 CBES 20080 80 2000 800 800
CBES 16080 40 1600 800 400 CBES 200100 30 2000 1000 300
CBES 160100 30 1600 1000 300 CBES 200100 40 2000 1000 400
CBES 160100 40 1600 1000 400 CBES 200100 50 2000 1000 500
CBES 160120 30 1600 1200 300 CBES 200100 60 2000 100 600
CBES 160120 40 1600 1200 400 CBES 200100 80 2000 1000 800
CBES 18060 30 1800 600 300 CBES 200120 40 2000 1200 400
CBES 18060 40 1800 600 400 CBES 200120 50 2000 1200 500
CBES 18060 50 1800 600 500 CBES 200120 60 2000 1200 600
CBES 18060 60 1800 600 600 CBES 200120 80 2000 1200 800

Приведённые размеры носят справочный характер. При нестандартных или индивидуальных требованиях к шкафу производство может быть выполнено в соответствии с техническими спецификациями заказчика.

Стандартная комплектация
  • Одна оцинкованная монтажная панель
  • Две монтажные полосы для дверей
  • Один карман для документов
  • Две вертикальные монтажные стойки
  • Одна передняя дверь с задней панелью
  • Обработка поверхности: фосфатирование и порошковое покрытие, цвет RAL7032/RAL7035 (галечный серый/светло-серый)
  • Материал: углеродистая сталь Q235 (нержавеющая сталь на выбор)
  • Толщина двери: 2,0 мм
  • Толщина корпуса шкафа: 1,5 мм
  • Толщина оцинкованной монтажной панели: 2,5 мм
  • Степень защиты: IP56
  • Варианты материалов: доступна нержавеющая сталь

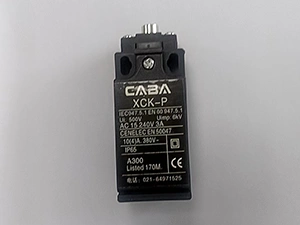

Концевой выключатель Концевой выключатель

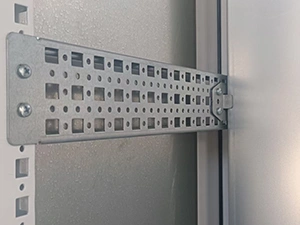

Вертикальные монтажные стойки Вертикальные монтажные стойки
Карман для документов Карман для документов

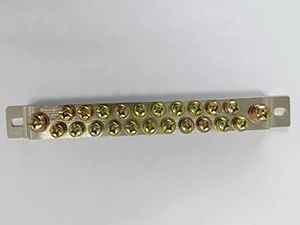

Провод заземления Провод заземления
Продукция
Решения для коммерческих и промышленных объектов
Распределительные устройства
Распределительные устройства
Шкафы промышленной автоматизации
Шкафы промышленной автоматизации
Система накопления энергии
Система накопления энергии
Наше оборудование

Да. Внутренняя часть шкафа оснащена модульными монтажными отверстиями, а расположение вертикальных стоек, направляющих и перекладин обеспечивает чёткие пути прокладки кабелей и модульные отверстия для удобной установки оборудования.

Дверь обычно открывается до 130°, что обеспечивает удобное обслуживание и эксплуатацию внутреннего оборудования.

Доступны углеродистая сталь и нержавеющая сталь. Шкафы из углеродистой стали покрываются порошковой краской после фосфатирования, а шкафы из нержавеющей стали имеют шлифованную поверхность.

Да. Возможны варианты с различными стилями открывания дверей, нестандартными размерами и внутренними конфигурациями, например, двухслойные двери или наружные двери с закалённым стеклом.
