Электротехнические шкафы (корпуса и шкафы без оборудования)

Серия CBPS

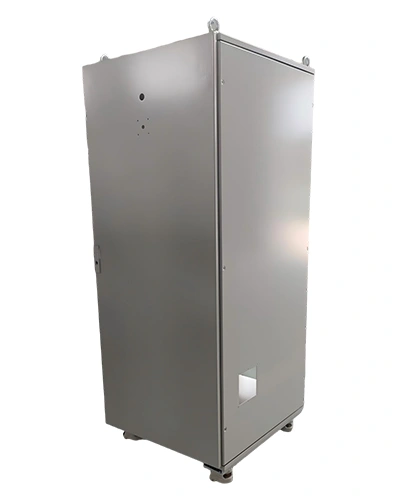

Шкафы управления серии CBPS со сборной каркасной конструкцией (профиль с 9 загибами)

Сертификация: CE, степень защиты IP65

Шкаф управления серии CBPS выполнен со сварной каркасной конструкцией на основе девятизагибного профиля, изготовленного из высококачественного холоднокатаного стального листа. Каркас полностью сварной, что обеспечивает высокую прочность и отличную жесткость, гарантируя стабильность и долговечность всей конструкции.
Шкаф способен выдерживать нагрузку 200–500 кг, что делает его подходящим для средних серверов или оборудования с высокой плотностью установки, требующего надёжной несущей способности.

Запросить расценки
Особенности
  • Управление кабелями Нижняя зона ввода кабелей оснащена тремя сменными панелями, которые можно свободно перемещать. Это упрощает прокладку кабелей и поддерживает внутреннюю проводку аккуратной и организованной.
  • Цветовые варианты Стандартные цвета шкафа — RAL7032 и RAL7035. Возможна индивидуальная окраска по требованиям заказчика.
  • Модульная структура Вертикальные стойки и перекладины соединяются защёлками или болтами, поддерживая модульную установку. Внутренние монтажные балки гибко регулируются, позволяя адаптировать шкаф под разные конфигурации оборудования и потребности установки.
  • Конструкция дверей Нижний край двери приподнят примерно на 25 мм от пола. Круглые отверстия расположены через каждые 25 мм, повышая жёсткость двери и позволяя устанавливать кабельные пучки или электрические компоненты. Усилительная балка из квадратной трубы на двери фиксируется винтами для удобного снятия.
  • Съёмные панели Боковые, верхняя и нижняя панели крепятся винтами, что облегчает демонтаж, монтаж и наладку внутреннего оборудования на месте.
  • Степень защиты Шкаф обеспечивает защиту до IP55 или выше, эффективно предотвращая проникновение пыли и воды и обеспечивая стабильную работу внутреннего оборудования в жёстких условиях эксплуатации.
Применение
Промышленная автоматизация

Используется в промышленной автоматизации для установки ПЛК, частотных преобразователей, сенсорных панелей и других управляющих устройств, обеспечивая стабильную и надёжную поддержку систем автоматизации.

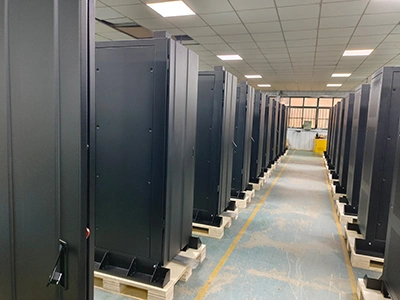

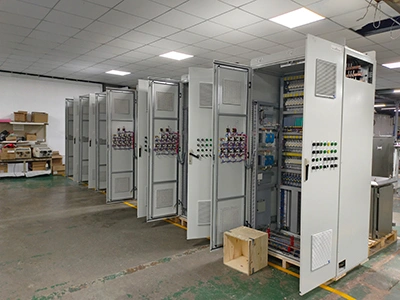

Применение
Применение
Технические характеристики
Шкафы управления серии CBPS со сборной каркасной конструкцией (профиль с 9 загибами)
Модель Габариты (мм) Модель Габариты (мм)
В Ш Г В Ш Г
CBPS 16060 40 1600 600 400 CBPS 20080 40 2000 800 400
CBPS 16060 50 1600 600 500 CBPS 20080 50 2000 800 500
CBPS 16060 60 1600 600 600 CBPS 20080 60 2000 800 600
CBPS 16080 40 1600 800 400 CBPS 20080 80 2000 800 800
CBPS 16080 50 1600 800 500 CBPS 200100 40 2000 1000 400
CBPS 16080 60 1600 800 600 CBPS 200100 50 2000 1000 500
CBPS 16080 80 1600 800 800 CBPS 200100 60 2000 1000 600
CBPS 18060 40 1800 600 400 CBPS 200100 80 2000 1000 800
CBPS 18060 50 1800 600 500 CBPS 200120 40 2000 1200 400
CBPS 18060 60 1800 600 600 CBPS 200120 50 2000 1200 500
CBPS 18080 40 1800 800 400 CBPS 200120 60 2000 1200 600
CBPS 18080 50 1800 800 500 CBPS 200120 80 2000 1200 800
CBPS 18080 60 1800 800 600 CBPS 22060 40 2200 600 400
CBPS 18080 80 1800 800 800 CBPS 22060 50 2200 600
Стандартная комплектация
  • Одна оцинкованная монтажная панель
  • Две монтажные полосы для дверей
  • Один карман для документации
  • Две вертикальные монтажные стойки
  • Осветительный прибор с комплектом выключателя
  • Одна передняя дверь с задней панелью

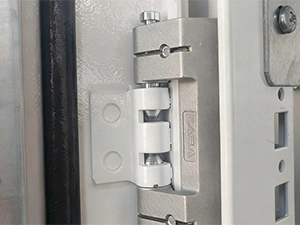

Петля Петля
Концевой выключатель Концевой выключатель
Шина медная Шина медная
Усилительная ребристая балка PVFU LK Усилительная ребристая балка PVFU LK
Продукция
  • Электротехнические шкафы (корпуса и шкафы без оборудования)
    1. Шкафы управления
    2. Настенные электротехнические шкафы
    3. Напольные электротехнические шкафы
    4. Соединительные коробки
  • Распределительные устройства
  • Шкафы промышленной автоматизации
  • Система накопления энергии
Решения для коммерческих и промышленных объектов
  • Конечные пользователи (заводы, промышленные парки, инфраструктурные объекты)
  • Системные интеграторы
  • OEM / Производители оборудования
  • Проектные институты / Консультации и экспертизы
  • Трейдеры / Дистрибьюторы / Региональные агенты
  • Подробнее
Производитель промышленных электротехнических шкафов с 2005 года

CABA начала своё развитие в 2005 году с чёткой целью производить надёжные и долговечные электротехнические шкафы и шкафы управления для промышленных клиентов. Сегодня мы поставляем широкий ассортимент корпусов для электротехнического оборудования, распределительных шкафов, промышленных панелей автоматизации и шкафов для систем хранения энергии, созданных на основе более чем двух десятилетий опыта, инженерной экспертизы и стремления к качеству.

  • Схожая продукция
  • Другие продукты
Шкаф управления с усиленной конструкцией (профиль с 16 загибами)
Серия CBTS Шкаф управления с усиленной конструкцией (профиль с 16 загибами)
Настенные электротехнические шкафы
Серия CBAH Настенные электротехнические шкафы
Настенные электротехнические шкафы
Серия CBAK Настенные электротехнические шкафы
Настенные электротехнические шкафы
Серия CBAE Настенные электротехнические шкафы
Подробнее
Распределительные устройства
Распределительные устройства
Шкафы промышленной автоматизации
Шкафы промышленной автоматизации
Система накопления энергии
Система накопления энергии
Наше оборудование

В чем разница между шкафом PS с каркасной коснтрукцией и шкафом типа ES с цельной конструкцией ( в стиле шкафов от Rittal)?

Шкаф PS — это девятизагибной шкаф с каркасной конструкцией. Он оснащён съёмными боковыми панелями, допускает стыковку нескольких шкафов и обеспечивает более высокую несущую способность, хотя его стоимость немного выше.
Шкаф ES, также известный как шкаф с цельной конструкцией из профиля с 5 загибами, выполнен с несъёмными боковыми панелями. Его нельзя стыковать, но он обычно более экономичен.

Какова герметичность шкафа PS с каркасной коснтрукцией?

Поскольку шкаф PS имеет съёмные боковые панели, его герметичность немного ниже, чем у шкафа ES, поэтому он менее подходит для условий, где требуется высокий уровень защиты от пыли и влаги.

Какой рекомендуемый способ установки монтажной панели в шкафе PS?

Рекомендуется метод установки на нижнюю опору. По сравнению с традиционными способами монтажа, это экономит трудозатраты и повышает эффективность установки.
