Электротехнические шкафы (корпуса и шкафы без оборудования)

Серия CBAK

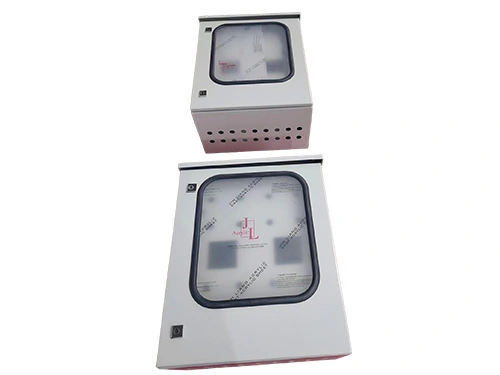

Настенные электротехнические шкафы

Настенное исполнение экономит пространство на полу и идеально подходит для компактных условий установки.
Изготовлены из холоднокатаной стали и обеспечивают защиту IP65 от пыли и влаги, при этом сохраняется эффективное отведение тепла в различных условиях эксплуатации.
Модульная внутренняя компоновка позволяет регулировать монтажные кронштейны, а прозрачное смотровое окно облегчает контроль оборудования и упрощает обслуживание проводки.

Технические характеристики

Модель	Габариты (мм)
Модель	В	Ш	Г
CBAK7040 20	700	400	200
CBAK7050 20	700	500	200
CBAK8050 20	800	500	200
CBAK8060 20	800	600	200
CBAK8050 25	800	500	250
CBAK8060 25	800	600	250
CBAK8050 30	800	500	300
CBAK8060 30	800	600	300
CBAK9050 25	900	500	250
CBAK9060 25	900	600	250
CBAK9050 30	900	500	300
CBAK9060 30	900	600	300
CBAK10060 30	1000	600	300
CBAK10070 30	1000	700	300
CBAK12070 30	1200	700	300
CBAK12080 30	1200	800	300
CBAK12090 30	1200	900	300

Детали конструкции

Внутренняя сторона двери оснащена приварными монтажными планками и отверстиями, совместимыми с крепежом M4, что обеспечивает удобную установку.
Полиуретановый уплотнитель обеспечивает надёжную герметизацию шкафа.
Дверь выполнена на шарнирных петлях и открывается до 110° для удобного доступа к оборудованию.
Профилированные кромки корпуса предотвращают попадание пыли и воды и в сочетании с уплотнителем формируют плотное закрытие.
Задняя панель содержит предварительно просверленные монтажные отверстия и кронштейны для настенного крепления, что упрощает и обеспечивает надёжность установки.
Дверь может быть установлена для открывания как с левой, так и с правой стороны, обеспечивая гибкость при монтаже на объекте.
Цветовые варианты: RAL 7032 и RAL 7035.
Материал: холоднокатаная сталь, по запросу нержавеющая сталь 304/316.
Толщина: дверь 1,5–2,0 мм, корпус шкафа 1,2–1,5 мм, монтажная панель 2,5 мм (оцинкованная).

Стандартная комплектация

Одна монтажная панель
Две монтажные планки для двери
Комплект кронштейнов для настенного крепления
Нижняя панель ввода кабеля
Базовая защитная упаковка
