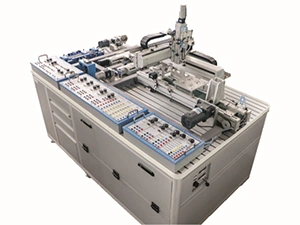

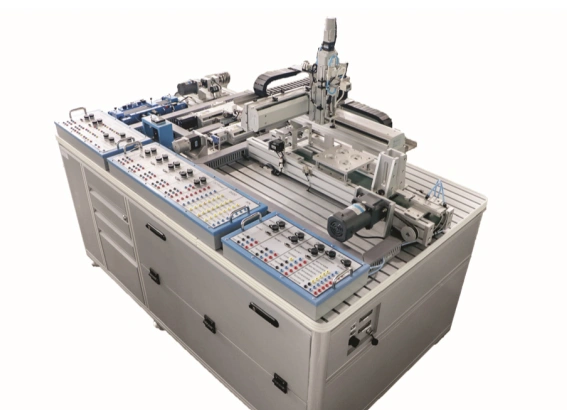

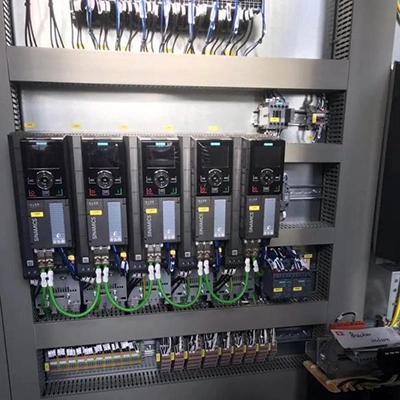

Шкаф управления электроприводом

Каждое решение адаптируется под потребности заказчика, учитывая бюджет, уровень производительности и сложность задач управления, чтобы обеспечить оптимальную конфигурацию.

Запросить расценки

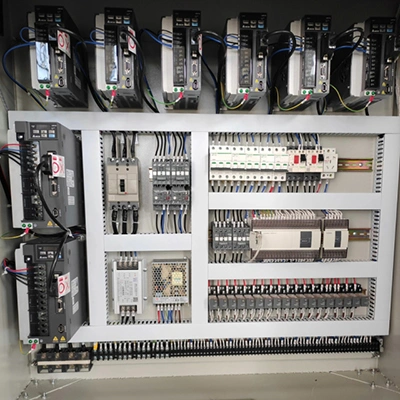

Шкаф управления электроприводом (фактически это контроллер движения для сервоприводов) работает на частоте 50 Гц, с питанием от трёхфазного переменного тока 380 В или 220 В, и поддерживает серводвигатели мощностью от 0,55 кВт до 30 кВт для пуска и работы двигателя. Панель отображает рабочий ток и частоту двигателя, обеспечивает стандартный выходной сигнал 4–20 мА и комплектуется интерфейсом RS485. Опционально доступны промышленные интерфейсные карты DP, CanOpen и Ethernet, что позволяет легко интегрировать шкаф в промышленные сети и компьютерные системы.

• Рациональная конструкция: нижняя часть шкафа расположена на 100 мм выше основания и может комплектоваться крышками по необходимости. Крышки разделены на переднюю и заднюю секции, каждая с кабельными выводами размером 200 мм × 100 мм рядом с монтажными каналами. Крышки изготовлены из стали толщиной 2,0 мм.
• Оптимальная компоновка: вертикальные монтажные каналы установлены по обеим сторонам шкафа рядом с боковыми панелями, обеспечивая эффективное использование пространства и соблюдение стандартов электромагнитной совместимости (EMC).
• Стандартизированная проводка: внутренняя проводка строго соответствует схемам, используется многожильный медный провод в соответствии со стандартами. В зависимости от требований проекта монтажные каналы могут быть выполнены из экологичного ПВХ, безгалогенного PPO, безгалогенного PC/ABS или металлических материалов (сталь, алюминий).
• Повышенная безопасность: отдельные клеммы для нейтрали и заземления обеспечивают надёжное заземление. В зависимости от веса приводов или инверторов используются специальные металлические кронштейны для горизонтальной фиксации или монтажа.
• Высокая степень защиты: вентиляторы охлаждения расположены в верхней центральной части и в верхних секциях передней и задней дверей, оснащены фильтрующими экранами или фильтровальной ватой. В верхней части передней двери установлено освещение с блокировкой двери. Опционально могут быть добавлены системы избыточного давления и внешние кондиционеры для адаптации к условиям эксплуатации.
• Удобство эксплуатации: возможна установка как передней, так и задней дверей. Передняя дверь может оснащаться смотровым стеклом для наблюдения за работой внутреннего оборудования при сохранении чистого внешнего вида и уровня защиты шкафа. Задняя дверь имеет двойное открытие для удобного доступа и обслуживания.
